服务器大讲堂文字版：2U全能选手的“超A服务器”开箱鉴赏系列之一
E企研究院即将开启服务器大讲堂，许多小伙伴留言能否提供文字版，更详细的看到这款2U全能选手的“超A服务器”解析。
在和狒哥一起领略现代服务器变强的奥秘时，可能有人会说，服务器变强还不简单？
上更强的CPU，再不行上GPU，什么AMD、英伟达（NVIDIA）啊，都往上招呼！
可是，咱老祖宗早就说了，庙小容不下大和尚。服务器这个“庙”不能随便扩容，CPU那个“和尚”却越来越“肥”，能耗呀，散热呀，扩展能力呀……都是挑战。
2U全能选手的“超A服务器”开箱鉴赏系列，就是以超微基于AMD EPYC家族CPU设计的A+（APlus）服务器产品线为实例，分门别类，展开解析。
这里的超微即Supermicro，1993年成立于硅谷，是全球知名的服务器供应商。不过巧了，AMD也有个中文名叫“超威”，威武的威。正所谓：超微+超威，E企看超A！

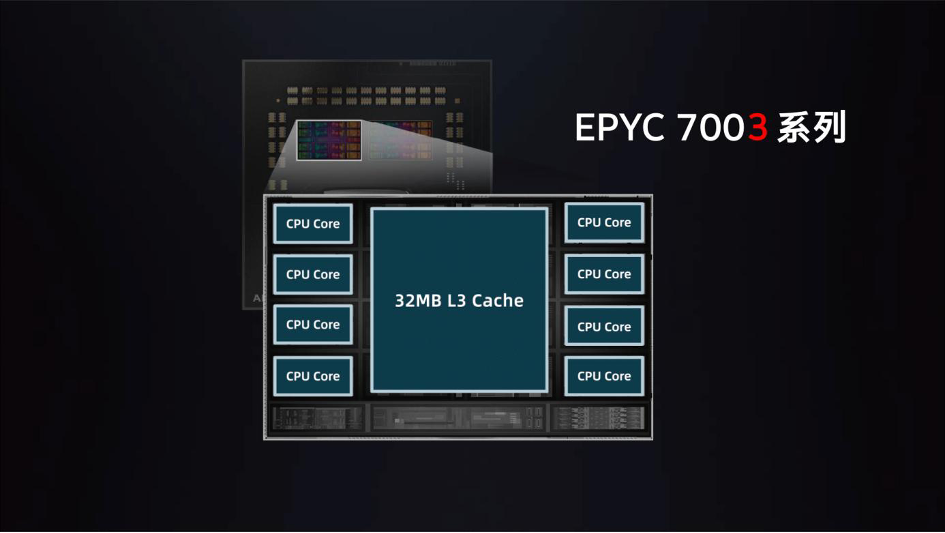

AMD的EPYC家族CPU已经发展了三代，第二代（7002系列，代号Rome）到第三代（7003系列，代号Milan）的变化不大，可以共用主板，譬如这几台超微（Supermicro）H12代A+服务器，只要BIOS版本不低于2.0，就可以直接支持7003系列CPU，这也是低碳环保理念的一种体现。
如同超微其他的服务器产品家族，H12代A+服务器也有1U、2U、2U多节点、GPU等多种类型和形态，第一期先从最常见的2U通用型服务器（H12 Ultra 2U）开始。

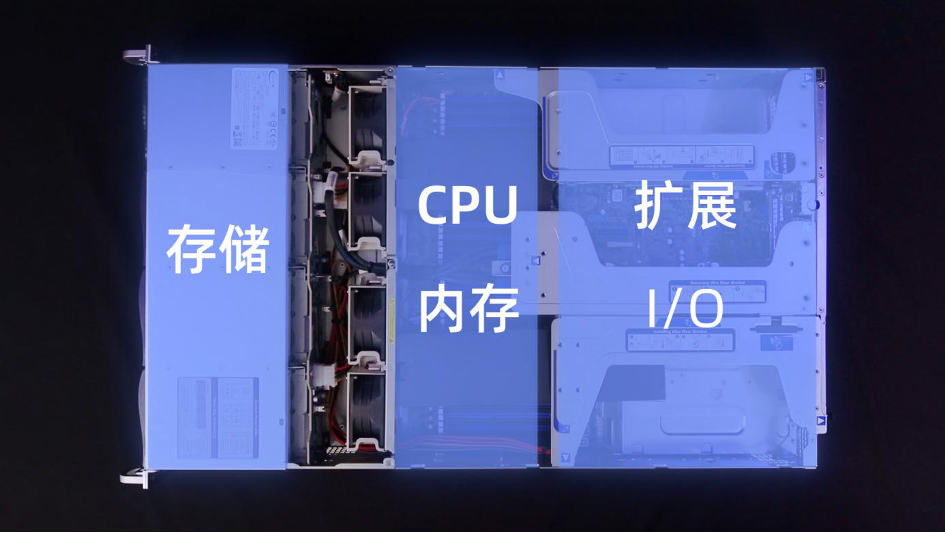

常见服务器的典型布局，从前到后可以划分为三大功能区域，依次是存储、CPU和内存、扩展和I/O。
作为维持服务器正常运转的基础，系统散热风扇位于存储区和CPU区之间，电源通常在I/O区的一边或两边——也有搁中间的，下集我们会具体介绍。
这样的布置，前面的硬盘或SSD，后面的各种线缆，都可以直接拔插，而不用移动或打开服务器机箱，方便运维操作。

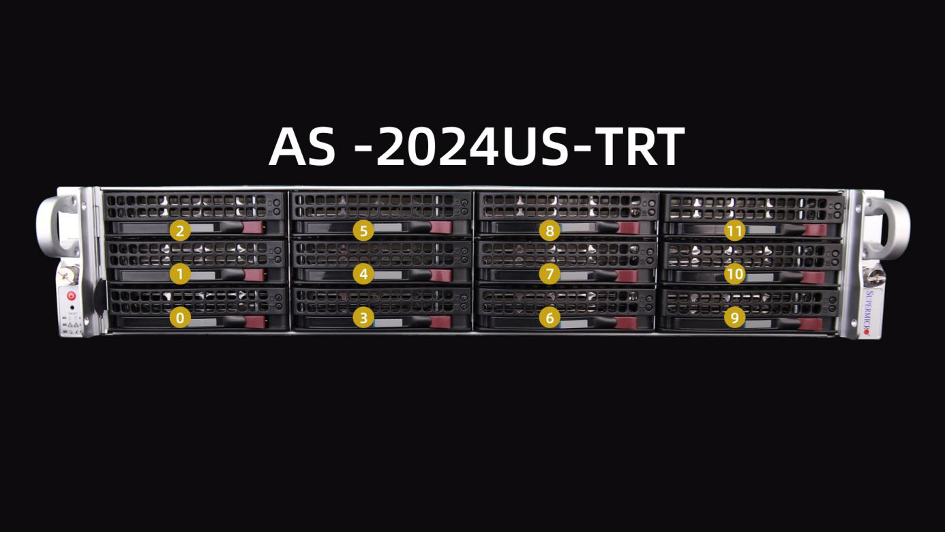

2U服务器前面板可以安排12个3.5英寸大盘（LFF）位，这种做法可以追溯到SAS/SATA技术生态初步成熟的2007年前后，现在已经是2U通用型服务器的基本操作。以这款AS -2024US-TRT来说，正面3行4列，盘位号按从下到上、从左到右的顺序排列，默认配置12个SATA。
可以通过更换背板等选件，提供8个SATA加4个NVMe，或者12个全是12G SAS的配置。
在2U服务器的中部，给CPU和内存留出了足够的空间。2个CPU，都配满8通道、16个DDR4-3200内存槽，一方面可以提供全部的内存带宽和容量，单服务器插满可达8TB RECC内存。
另一方面，CPU与内存槽是完全的并列关系，互不遮挡，加之CPU可以使用较高的散热片，充分利用气流带走CPU发出的热量，所以这款服务器能够支持TDP（Thermal Design Power，热设计功耗）高达280瓦（W）的处理器，搭载2个64核128线程的旗舰级CPU如AMD EPYC 7763/7H12，就是一台“百核服务器”。

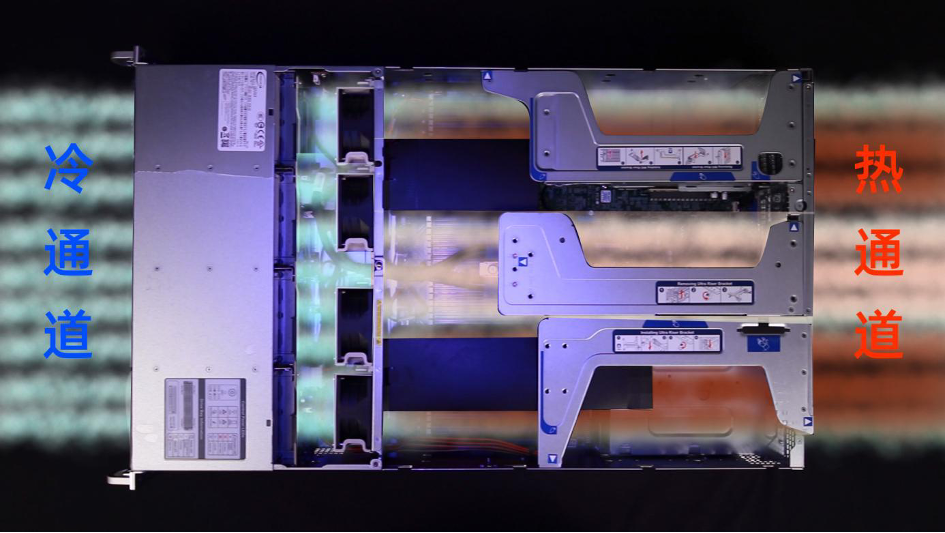

服务器内部的气流方向是从前向后，即先要流经硬盘或SSD，再吹向CPU和内存槽。目前单个3.5英寸硬盘的功耗在5～10瓦，前面板插满也就100多瓦，空气流过后的温升不会太显著，而且硬盘和某些特殊种类的固态盘也不适合工作在较高的温度下，放在冷通道这端比较稳妥。
要从硬盘之间的缝隙吸入空气，提供给CPU和内存足够的风量，系统风扇必须有较高的转速。譬如这台AS -2024US-TRT就配备了4个每分钟13500转（RPM）的8038风扇，可以直接插拔，每个的最大空气流速都在100CFM（Cubic Feet per Minute，立方英尺每分钟）以上，合计每分钟能吸入超过10立方米（m³）的空气，保证CPU和后面的高性能扩展卡不会“头脑过热”。
单个AMD EPYC 7003/7002系列CPU能提供多达128个PCIe 4.0通道，为这款AS -2024US-TRT服务器赋予了强大的扩展能力，包括：4个PCIe 4.0 x16插槽，其中3个可以容纳全高（FH）卡；2个PCIe 4.0 x8插槽，其中1个全高槽位也可更换为2个2.5英寸热插拔盘位，用来安装系统盘。
这些PCIe插槽位于免工具拆装的Riser卡上，其中靠近电源的这个Riser卡还集成了Intel X710-AT2网卡（NIC），提供2个标配的RJ-45万兆网口（10GBase-T），可以满足基本的企业应用需求。
为便于管理，主板后端集成了1个独立的管理网口，2个USB 3.0端口，还有VGA和串口各一。

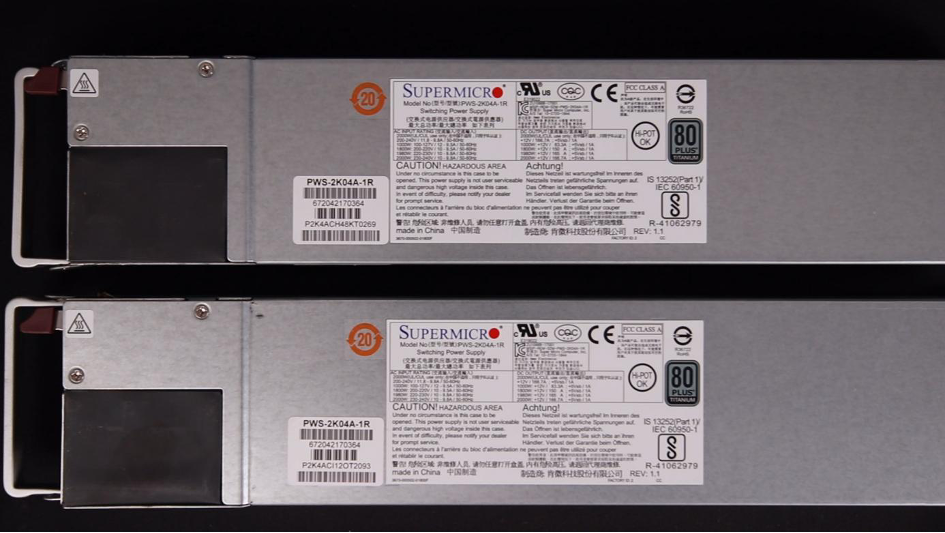

超微采用2个1600瓦的钛金（Titanium）级供电单元（PSU）为整台服务器提供冗余电源。

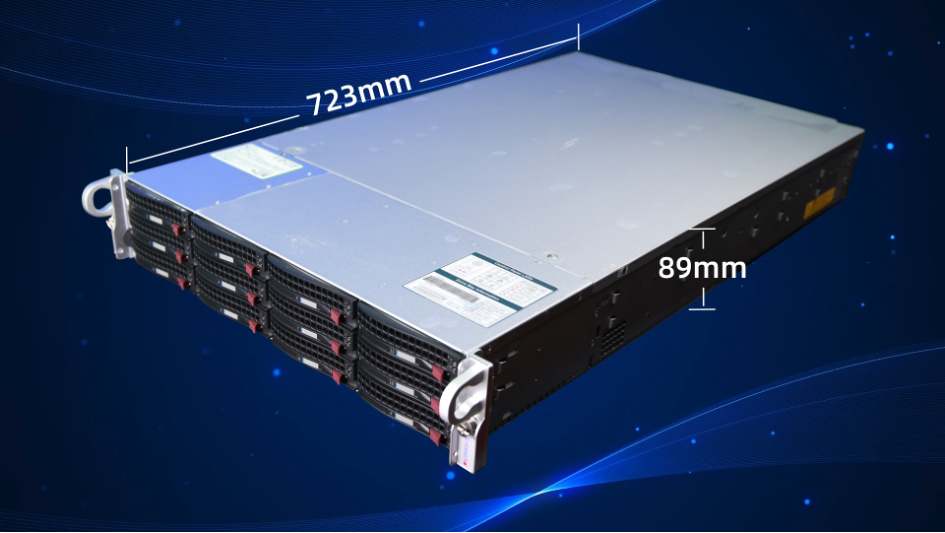

这款钛金电源在50%负载下的典型效率超过96%，20%的轻负载下也超过94%，比80 PLUS铂金（Platinum）电源高出2个百分点以上。按服务器工作在640瓦的情况计算，钛金电源比铂金电源每年省电100度以上，可以减少100多公斤碳排放，非常符合节能降碳的潮流。高度不到9公分（89mm），长度不到73公分（723mm）。
内有双CPU多达128核256线程，32个DDR4-3200内存槽最大8TB内存，12个3.5或24个2.5英寸盘位，多个PCIe 4.0扩展槽可以安装高性能网卡和GPU/FPGA……计算、存储、网络兼顾，从虚拟化到云计算，从高端企业级服务器到超融合存储，这款2U服务器果然是全能选手。
什么？你说你想要更高的密度？下集咱就安排！欢迎关注！
